Este montaje no es mio, es de un seguidor de mis blogs al que le quedo asi de bien el diseño que le hice.
Nacho dijo:
Hola me gustaria me diseñaras un circuito de scalextric compact, las pistas son:
7 rectas
1 recta 11,4
1 recta 22,8
1 cuentavueltas 11,4
1 conexiones 11,4
6 curvas
4 medias curvas
1 cruces
2 cambio pista(que no me funciona)
La medida que tengo es 5,00x1,00
Me gustaria un ocho si es posible, o algo con un puente, el crio me tiene la cabeza loca y yo no lo .cuadro
El primer circuito scalextric compact tiene dimensiones 2,59 x 0,76 con carriles de 6,26m.y utiliza todas las pistas disponibles.

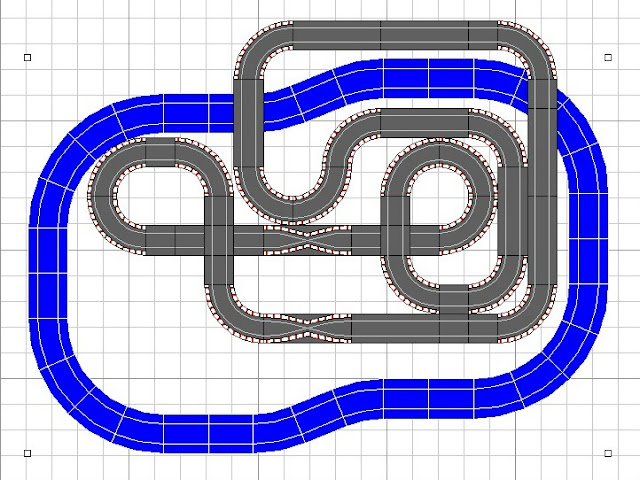

El segundo junta dos circuitos carrera go que yo convierto en uno y lo mezclo con un circuito pequetren que tambien tenía el propietario de los circuitos carrera.

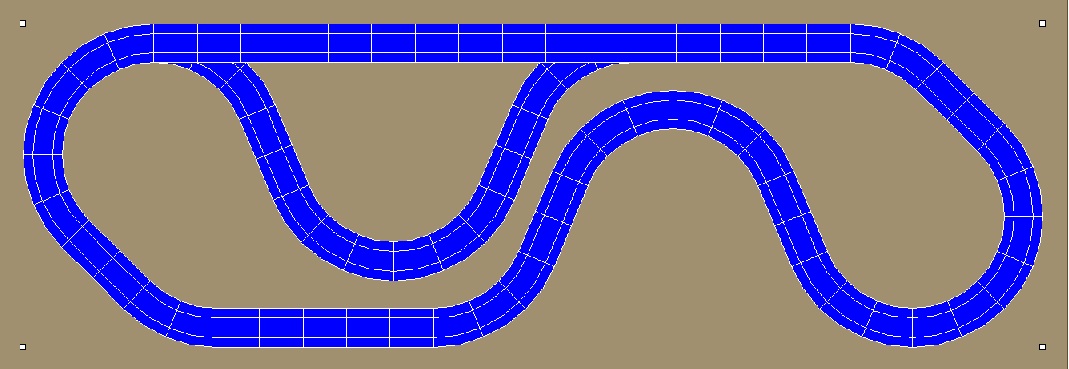

Croquis del circuito pequetren con estación de dos vías.
Después del día de Navidad, y del acierto de Papa Nóel en dejar bajo el árbol un pequetren, son muchos los niños , .... y los padres, que quieren que los Reyes Magos les amplien el circuito.
Para ayudar a los Reyes Magos escribo este artículo en el que os dejo 7 planos de circuitos que se pueden montar con las vías de tres cajas de trenes, y si luego quereis completarlos con lo que os falte o hacer más largos los trenes, podeis escribir al servicio de venta de accesorios de pequetren.
Esta es la tabla de trenes clásicos con las vías de cada uno
ref
curvas
desvio
rectas (incluye puente y encarrilador)
990
Altaria
16
2
6
975
Talgo pendular
16
2
4
905
Doble tren
12
0
10
888
Mercancias
12
4
10
690
eurocity
16
2
6
680
cercanias con diorama
16
2
6
675
cercanias
12
0
4
525
arco
12
0
8
520
talgo pendular
12
0
6
516
viajeros de luxe
12
0
6
508
talgo III
12
0
4
505
talgo III
16
2
4
500
tren navidad
12
0
8
450
expreso
12
0
8
300
301,302,303
12
0
2
200
201,202,203
12
0
0
200
tren navidad
12
0
0
Si Papa Nóel se gasto unos 60 euros en un pequetren con 16 curvas , ahora los Reyes Magos pueden conseguir por otros 90 un pequetren con 16 curvas y otro con 12 curvas y montar los dos siguientes circuitos que necesitan 40 curvas y 22 rectas.
El primero en dimensiones 3.00 x 2.30 y el segundo 4.10 x 1.30.
Con los desvios que tengais y pidiendo algunas rectas más al servicio de venta de accesorios podeis montar los siguientes
Con 34 curvas, 40 rectas y 4 desvios en 3 x 2,30 el siguiente
Con 36 curvas, 34 rectas y 4 desvios en 3,50 x 220
Con 38 curvas, 31 rectas y 2 desvios en 4,10 x 1,30
Con 38 curvas, 29 rectas y 2 desvios en 3,40 x 2,00
y con 38 curvas , 44 rectas y 2 desvios en 3,40 x 3,00
En este último, la posición de los desvíos producen cambios de sentido de circulación que originan choques frontales de trenes
l
En el cuarto también ocurre pero se pueden evitar desviando el tren a la estación lateral.
Este montaje mixto de pistas de slot y pistas de ferrocarril quiere recordar las proximidades de las entradas a las estaciones de ferrocarril de las grandes ciudades, donde normalmente las dos vías del recorrido de ida y vuelta de nuestro tren en el que viajamos se empieza a encontrar con numerosas vías con las que o se cruzan o se emparejarejan para entrar finalmente juntas en la estación 4, 6, 8 o más vías , depende del tamaño de la estación, estas zonas se caracterizan por multitud de pasos elevados de carreteras que pasan por encima de la playas de vías.
El circuito esta mmontado con pistas Ninco y tiene dimensiones 3,62 x 2,74.
El circuito de pequetrenes de alta velocidad , de vías grises tiene este esquema, para conseguir que se cruzen cuatro veces la vías, las pistas del esquema coinciden con las que sumarian tres circuitos individuales de pequetren, es decir si alguno tiene tres pequetrenes de alta velocidad uede montar este circuito con todas las pistas.
En mi caso he añadido más rectas en la parte central, y le he añadido una vía negra a cada lado de trenes clásicos.
En este post he diseñado tres reproducciones en distintos tamaños del circuito de Estoril en Portugal, primero coloco los planos de las mayores y al finalel de la más pequeña que corresponde al montaje de la foto y el video.
La primera reproducción esta diseñada con pistas Ninco en unas dimensiones de 6,83 x 2,73 con carriles de 24,89 y 24,33m.
La segunda esta diseñada con pistas Ninco y SCX con dimensiones 4,48 x 2,18 y carriles de 16,76 y 16,28m.

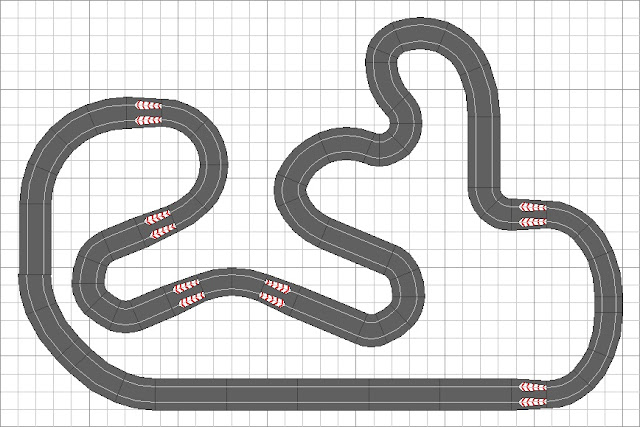

Y la última que corresponde al montaje de las fotos, también esta diseñada con pistas de las dos marcas pero con menores dimensiones para poder montar el circuito en el espacio del que dispongo.
Tiene dimensiones 3,40 x 2,21 y carriles de 13,88 y 13,40m, colocando dospistas de cruce se quedan compensados en 13,65m.
Por el interior del circuito circula un tren pendular portugués fabricado por pequetren y a la venta en Portugal en las jugueterias Toys"R"us.

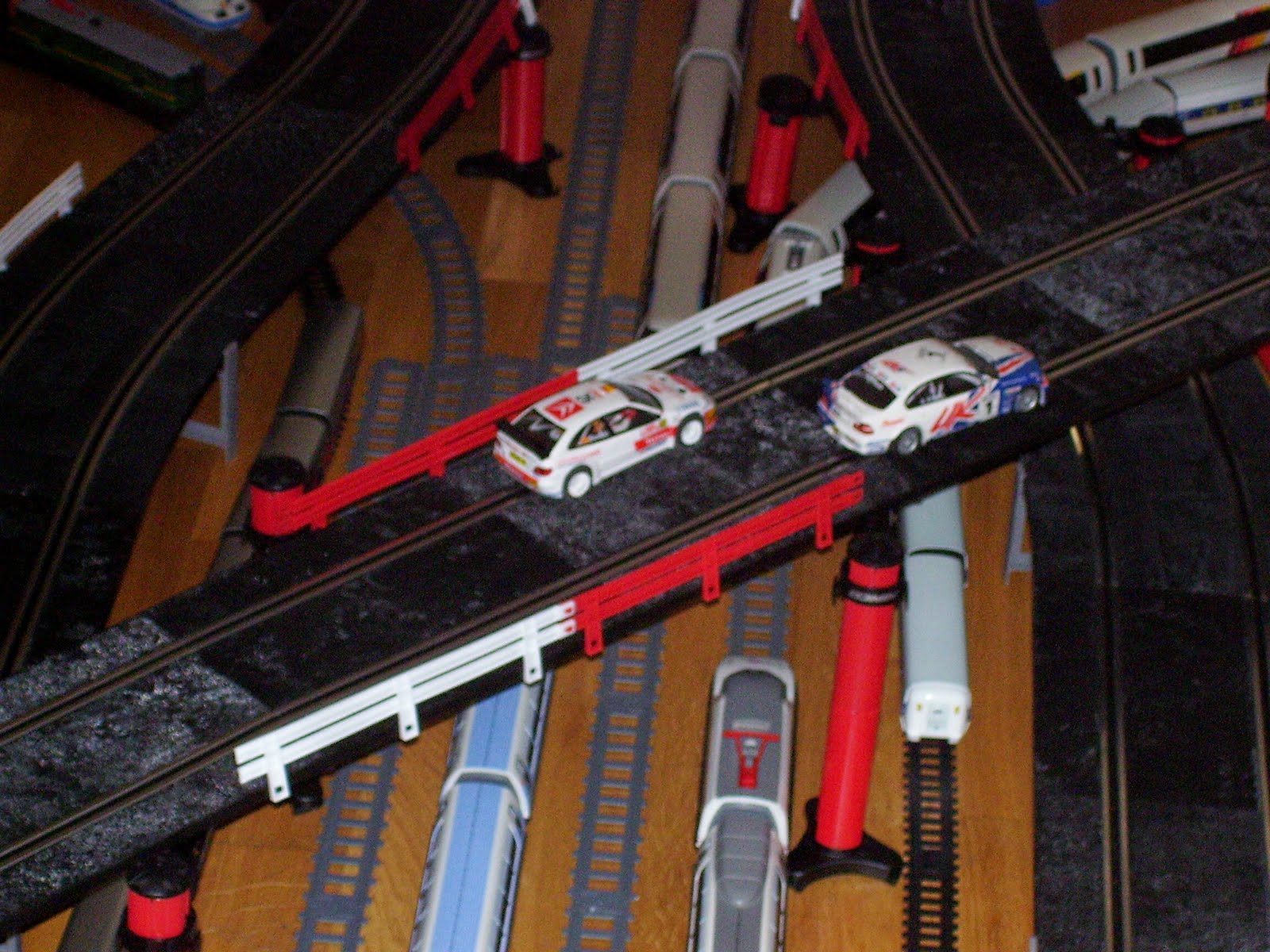

En el mismo espacio de 3,20 x 2,25 tenemos un circuito de pistas Ninco de 14m con el pack crono rally de scalextric y un circuito de 19m para trenes de alta velocidad de pequetren montadas las vias sobre pistas de scalextric para poder hacer los pasos a distinto nivel con el ferrocarril. Los trenes son un AVE, un EUROMED, un ALTARIA, y un TALGO 350.
El circuito de rally tiene dimensiones 3,17 x 1,93 y el de ferrocarril 2,67 x 2,25.
En este montaje combino tres circuitos de ferrocarril y uno de slot. En el suelo esta el circuito más largo de ferrocarril formado con 72 vías curvas y 48 vías rectas que da una cuerda total de 40,26 m que tardan en recorrer 1min 20 seg cada composición de trenes de manera que eligiendo locomotoras de igual potencia se pueden dandoles 20 seg de desfase hacer circular a 5 trenes sin peligro de alcances inmediatos..
Encima, en un segundo nivel tenemos dos circuitos ovalados con un lado tangente coincidente con el puente sobre 4 vías del circuito inferior, los ovalos estan construidos con 12 curvas y 14 rectas uno y con 16 rectas otro, con longitudes de 6,64m y 7,14m. La suma total de todas las vías de los tres circuitos da una longitud de 54,04m. Los óvalos estan montados sobre pistas de slot SCX.
Sobre todo este conjunto hay un circuito de slot de cuerda 11,81m montado con pistas Ninco ocupando un segundo y un tercer nivel por lo que hay dos puentes de carretera que cruzan sobre el puente del ferrocarril y otro puente de carretera paralelo al del ferrocarril.
Todo el conjunto tiene unas dimensiones de 3,00 x 2,50.
A continuación el esquema del circuito de ferrocarril de pequetren de 40,26m.
El plano del circuito de slot que ocupa 2,39 x 2,33 con 11,81 m de cuerda.
Podeis ver fotos y videos del circuito de 40 metros de pequetren antes de terminar el montaje, aunque tenga mucha longitud, el circuito de pequetren , que sirvio de base es relativamente pequeño ya que tiene unas dimensiones aproximadas de 3,00 x 2,50.
El circuito formado con 72 vías curvas y 48 vías rectas con una cuerda total de 40,26 m que tarda en recorrer 1min 20 seg cada composición de trenes, de manera que eligiendo locomotoras de igual potencia se pueden dandoles 20 seg de desfase hacer circular a 5 trenes sin peligro de alcances inmediatos.
En los videos que siguen había que haber colocado los trenes en orden decreciente de su velocidad, de forma que dando la salida primero a los más rapidos, nunca los que les siguen son capaces de alcanzar al que le precede, al revés sera el primero, el que después de muchas vueltas terminara alcanzando al último que salio.
